環(huán)保聚苯胺防腐新材料
導(dǎo)電聚苯胺防腐涂料是一種革命性的新材料，是國家“863”重大項(xiàng)目，擁有國內(nèi)發(fā)明專利60余項(xiàng)，一項(xiàng)美國發(fā)明專利，獲得國家自然科學(xué)二、三等獎(jiǎng)和國家科技進(jìn)步獎(jiǎng)。目前只有德國的Ormecon Chenmie 公司和中國的本安亞大公司有能力實(shí)現(xiàn)聚苯胺防腐涂料的量產(chǎn)，現(xiàn)本安亞大擁有全球最大最先進(jìn)年產(chǎn)2000噸聚苯胺防腐涂料生產(chǎn)線，產(chǎn)品有突出的特性：防腐的長效性（耐久性）、高性價(jià)比（性能高、性格低）、環(huán)保性等特點(diǎn)，經(jīng)國家權(quán)威機(jī)構(gòu)檢測耐久壽命30年以上，而價(jià)格比同類進(jìn)口防腐材料低35%，可完全替代進(jìn)口產(chǎn)品，取代傳統(tǒng)的富鋅防腐涂料和冷噴鋅等防腐材料，廣泛用于飛機(jī)、船舶、橋梁、機(jī)場航站樓鋼構(gòu)架的防腐等領(lǐng)域。
聚苯胺防腐涂料中國科學(xué)院原副院長王佛松院士領(lǐng)銜的中科院長春應(yīng)用化學(xué)研究所30多位研究員承擔(dān)國家聚苯胺軍工“863”項(xiàng)目和軍轉(zhuǎn)民“863”防腐新材料項(xiàng)目，獲得國家科技發(fā)明特等獎(jiǎng)和自然科學(xué)一、二、三等獎(jiǎng)9項(xiàng)，其中聚苯胺獲得國家自然科學(xué)二、三等獎(jiǎng)各一項(xiàng)。其主要特點(diǎn)是：比傳統(tǒng)的冷噴鋅、鍍鋅和環(huán)氧富鋅防腐涂料具有性價(jià)比高，長效性（耐久性）優(yōu)異，經(jīng)國家權(quán)威機(jī)構(gòu)檢測耐久壽命30年以上。
（一）聚苯胺防腐底漆
A. 長效性（耐久性）
聚苯胺防腐底漆是新一代重防腐涂料，區(qū)別于傳統(tǒng)的含鋅涂料（環(huán)氧富鋅涂料、冷噴鋅等）的犧牲陽極的反應(yīng)機(jī)理，其防腐原理是聚苯胺可以被反復(fù)的還原和氧化，鈍化鐵生成致密的氧化膜，具有可逆的特點(diǎn)，永不失效。因此聚苯胺防腐涂料的防腐壽命在腐蝕環(huán)境（C3-C5）下達(dá)到30年以上（更長），遠(yuǎn)超含鋅涂料（含鋅涂料壽命取決于鋅粉含量）。

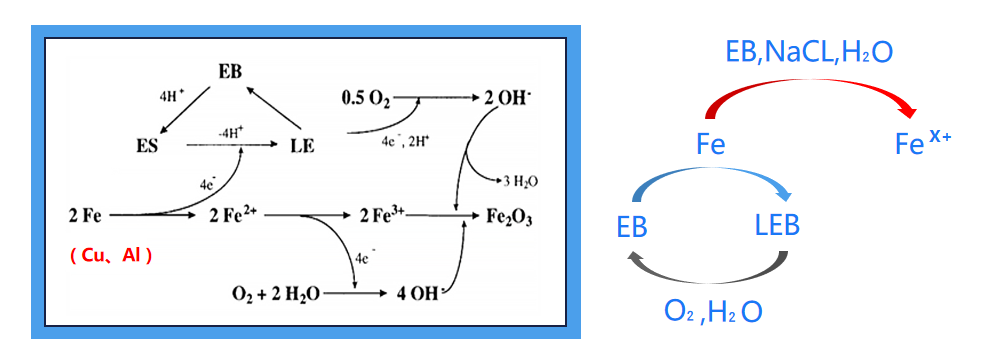

通過紫外可見光譜現(xiàn)場跟蹤， 發(fā)現(xiàn)聚苯胺被反復(fù)還原和氧化，可以鈍化鐵，具有可逆的特點(diǎn)， 聚苯胺的防腐具有長效性。
B. 高性價(jià)比
以相同的性能和涂裝面積來計(jì)，聚苯胺防腐涂料的價(jià)格是比冷噴鋅、鍍鋅、環(huán)氧富鋅涂料的價(jià)格更低，具有超明顯的價(jià)格優(yōu)勢(shì)。
C. 廣譜性
適用于鐵、銅、鋁等多種金屬的長效防腐。

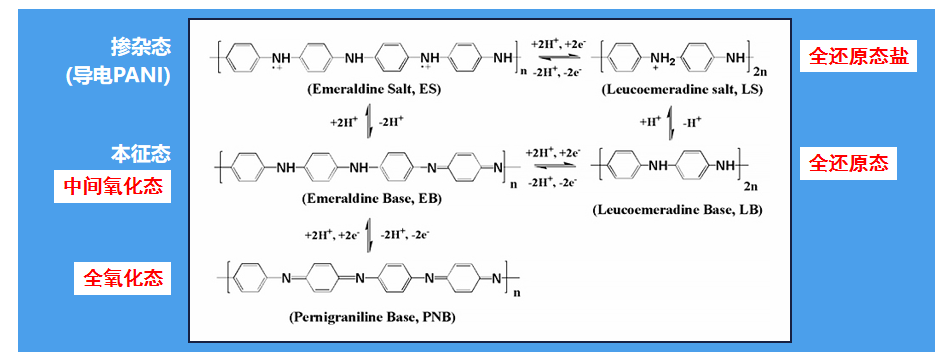

聚苯胺的結(jié)構(gòu)與防腐機(jī)理 - 氧化還原可逆性
聚苯胺的兩對(duì)氧化還原電位: 0.15-0.2V, 0.6-0.7 V/SCE均高于絕大部分金屬Ref. : Fe2+/Fe(-0.45V)、Al3+/Al(-1.66V)、Cu2+/Cu(0.34V)、Mg2+/Mg(-2.37V)

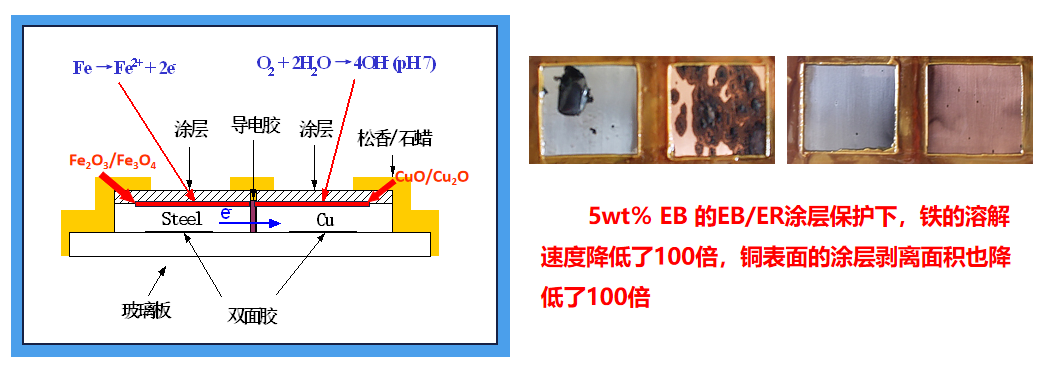

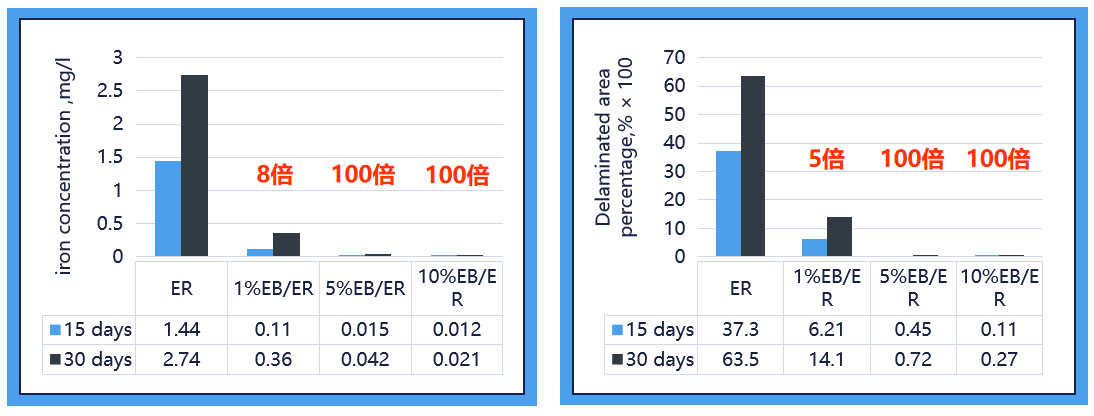

D. 獨(dú)有的電偶腐蝕保護(hù)功能。

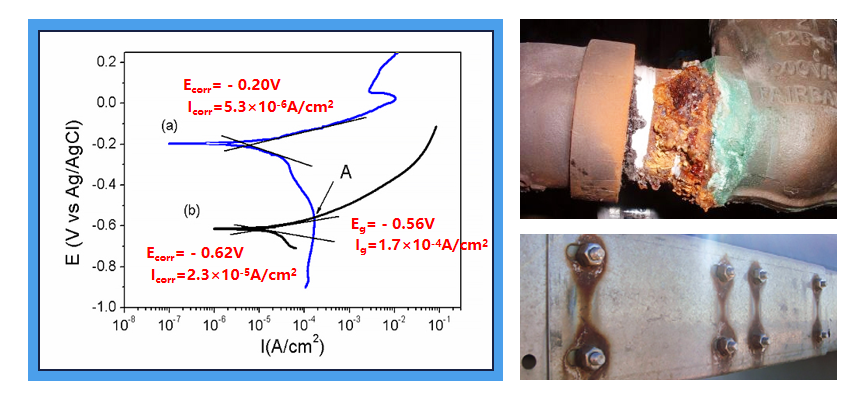

低碳鋼與銅的自腐蝕及電偶腐蝕行為
與銅偶接后低碳鋼腐蝕速率與偶接之前相比增加了一個(gè)數(shù)量級(jí)!
E. 環(huán)保特性
不含鋅、鉻、鉛等任何重金屬，使用過程無公害。
F.具有獨(dú)特的耐劃傷性能。
G.具有獨(dú)特的耐焊接性，焊接過程無鋅燒現(xiàn)象，使用過程無毒性、無公害。
（二）環(huán)氧云鐵中間漆
A. 匹配性優(yōu)異
作為承上啟下的中間層，選用特種氨類固化劑，賦予中間漆涂層優(yōu)秀的內(nèi)增塑作用，改善了涂層固化 后的柔韌性與伸展性，與聚苯胺底漆和氟碳面漆完美匹配。
B. 優(yōu)秀的屏蔽性能
提高漆膜對(duì)腐蝕介質(zhì)的屏蔽性能，提升防腐性能，延長使用年限。
（三）氟碳聚氨酯面漆
A. 耐候性優(yōu)異
耐候壽命可在腐蝕環(huán)境（C3-C5）下達(dá)到30年以上（更長）。
B. 耐介質(zhì)
耐鹽水、耐酸堿。
C.顏色鮮艷，美觀，光澤飽滿。
（四）
聚苯胺防腐涂料的超高性價(jià)比
（一）聚苯胺防腐涂料
2003年10月（涉密）和2007年3月
兩次列為國家863重大項(xiàng)目
（二）領(lǐng)軍人 — 王佛松院士
① 著名高分子化學(xué)家 原中國科學(xué)院副院長 ；
② 聚苯胺獲得國內(nèi)發(fā)明專利60余項(xiàng)，美國專利1項(xiàng)，在國內(nèi)最先 開展導(dǎo)電聚苯胺及其應(yīng)用的研究 ；
③ 獲得國家級(jí)科技發(fā)明進(jìn)步特等獎(jiǎng)和國家自然科學(xué)獎(jiǎng)等獎(jiǎng)勵(lì)9項(xiàng)（聚苯胺研究方向2項(xiàng)）。
（三）1997年來發(fā)表聚苯胺合成和防腐論文45篇，2007年以來14篇
（四）1997來獲權(quán)中國發(fā)明專利28項(xiàng)，近十年來16項(xiàng)
1）“一種紫外光固化聚苯胺防腐涂料及其制備方法”，2008.11.24，ZL 200810051457X
2）“一種紫外光-熱雙固化聚苯胺防腐涂料及其制備方法”，2008.12.11，ZL 2008100515765
3）“一種高導(dǎo)電率聚苯胺水分散液及制備方法”，2008.04.25，2008100506501
4）“一種磷酸酯摻雜聚苯胺防腐涂料及其制備方法”，2010.11.01，ZL 2010105262854
5）“聚苯胺中空微球的制備方法”，2011.02.17，ZL 2011100404815
6）“水性聚苯胺及其制備方法”，2011.09.19，ZL 2011102781346
7）“一種聚苯胺納米纖維的制備方法”，2011.04.12，ZL 2011100912174
8）“水性紫外光-熱雙固化聚苯胺防腐涂料及其制備方法”，2012.06.12，ZL 2012101929618
9）“水性聚氨酯樹脂、水性聚苯胺防腐涂料及其制備方法”，2012.06.27，ZL 2012102159672
10）“一種紫外光固化防腐涂料”，2012.06.27，ZL 2012102160010
11）“一種水性聚苯胺防腐涂料及其制備方法”2012.06.12，ZL 2012101929622
12）“無鹵素超高分子量聚苯胺及其制備方法”，2013.10.18，2013104912666
13）“含有巰基的聚苯胺及其制備方法”，2013.10.18，201310491269X
14）“一種聚苯胺的制備方法”，2013.11.06，201310547288X
15）“水性聚苯胺中空微球及其制備方法”，2013.03.05，2013100693867
16）“一種聚苯胺防腐涂料”，2014.03.24，2014101137586
